Introducción al Diagrama de Estados UML

Los diagramas de estado constituyen una herramienta en la ingeniería de software para modelar el comportamiento dinámico de sistemas, objetos o incluso colaboraciones entre clases (Booch et al., 2006; OMG, 2017; Rumbaugh et al., 2007). Para introducir este concepto, utilizaremos el ejemplo del “Estado Civil de las Personas en Paraguay”, que, aunque puede considerarse trivial, ilustra de manera clara cómo los estados y las transiciones permiten entender la evolución de un objeto a lo largo de su ciclo de vida.

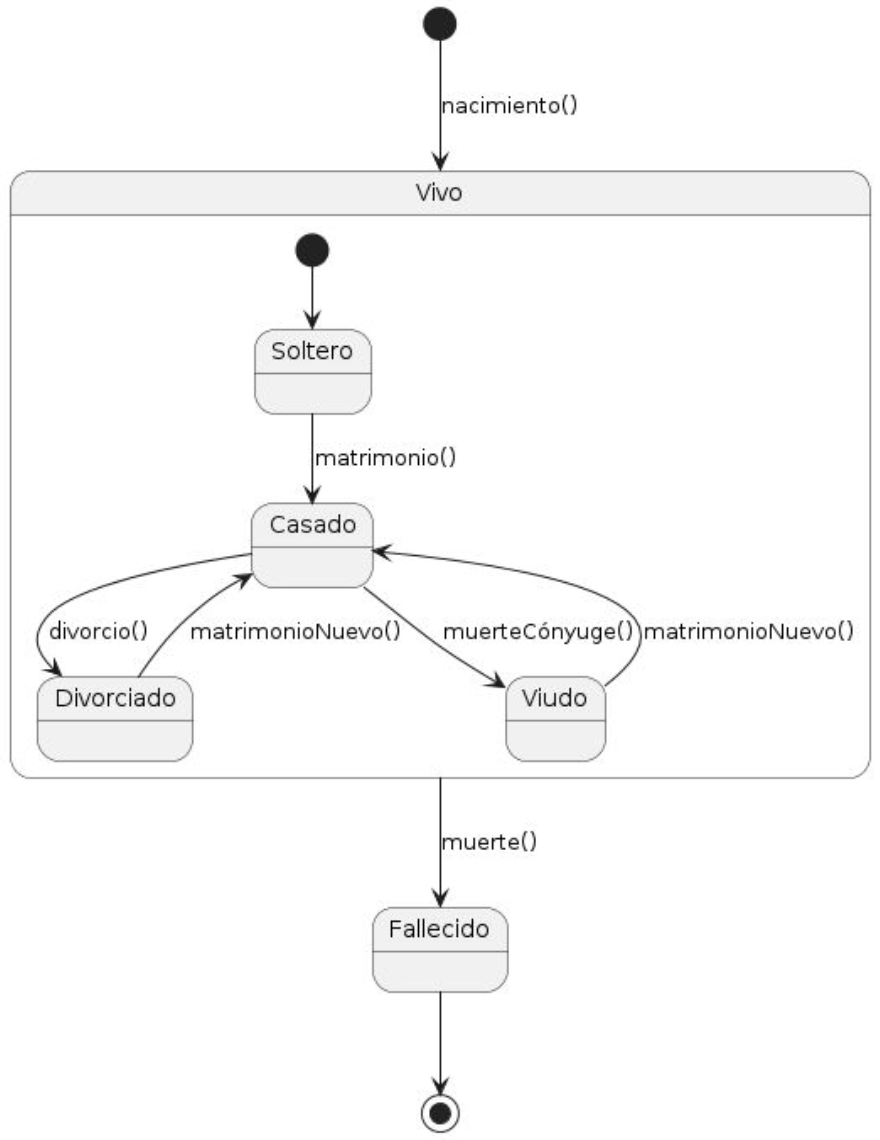

Figura
Estado Civil de las Personas de Paraguay

¿Por qué Modelar Estados?

Si bien identificar los estados de un objeto puede parecer sencillo en ejemplos cotidianos como el estado civil (Soltero, Casado, Divorciado, Viudo, etc.), en sistemas reales esta tarea rara vez es trivial. Los objetos pueden atravesar múltiples situaciones, responder a eventos externos e internos, y sus transiciones pueden depender de condiciones complejas (Booch et al., 2006; Rumbaugh et al., 2007). Por ello, contar con una herramienta formal como el diagrama de estados es esencial para:

• Visualizar y comprender el ciclo de vida de un objeto, clase, colaboración o sistema.
• Identificar claramente los eventos que provocan cambios de estado.
• Analizar las acciones que acompañan a las transiciones.
• Detectar posibles estados no alcanzables o inconsistencias en el modelo.
• Facilitar la comunicación entre los miembros del equipo de desarrollo mediante una notación estándar y precisa.

Importancia Práctica

El uso de diagramas de estado trasciende los ejemplos simples. En sistemas reales como: el control de pedidos; la gestión de usuarios o el ciclo de vida de dispositivos, la identificación y modelado de estados y transiciones es esencia para garantizar la robustez y claridad del diseño. Además, los diagramas de estado ayudan a detectar situaciones de error, condiciones de carrera y a definir protocolos de interacción entre objetos o sistemas (Booch et al., 2006; Rumbaugh et al., 2007).

Los diagramas de estado proporcionan una visión precisa y estructurada del comportamiento dinámico, siendo una herramienta imprescindible para el análisis, diseño y documentación de sistemas complejos (Booch et al., 2006; Rumbaugh et al., 2007).
